Арго 02

Сообщений 1 страница 8 из 8

1

Всем доброго времени суток! Меня зовут Евгений. Искал куда народ подался со старого форума и случайно наткнулся на этот,дай бог что бы  он был как тот самый первый.Народ со временем подтянется. Решил открыть тему постройки не сложной модели самолета Арго 02. Это самодельный самолет был построен Тверскими самодельщиками в конце 80х годов. Я был свидетелем его постройки, точнее видел его на стапеле когда его строили.Модель размахом 1600мм, полетный вес 1300-1500 грамм,материал фанера 3мм, бальза, обтяжка полиэстер на эмалите.

0

2

Начинка: Электродвигатель E max 2820 850kv, регулятор 50а, аккумулятор 3s 3000ма,серво 9г 4шт.

0

3

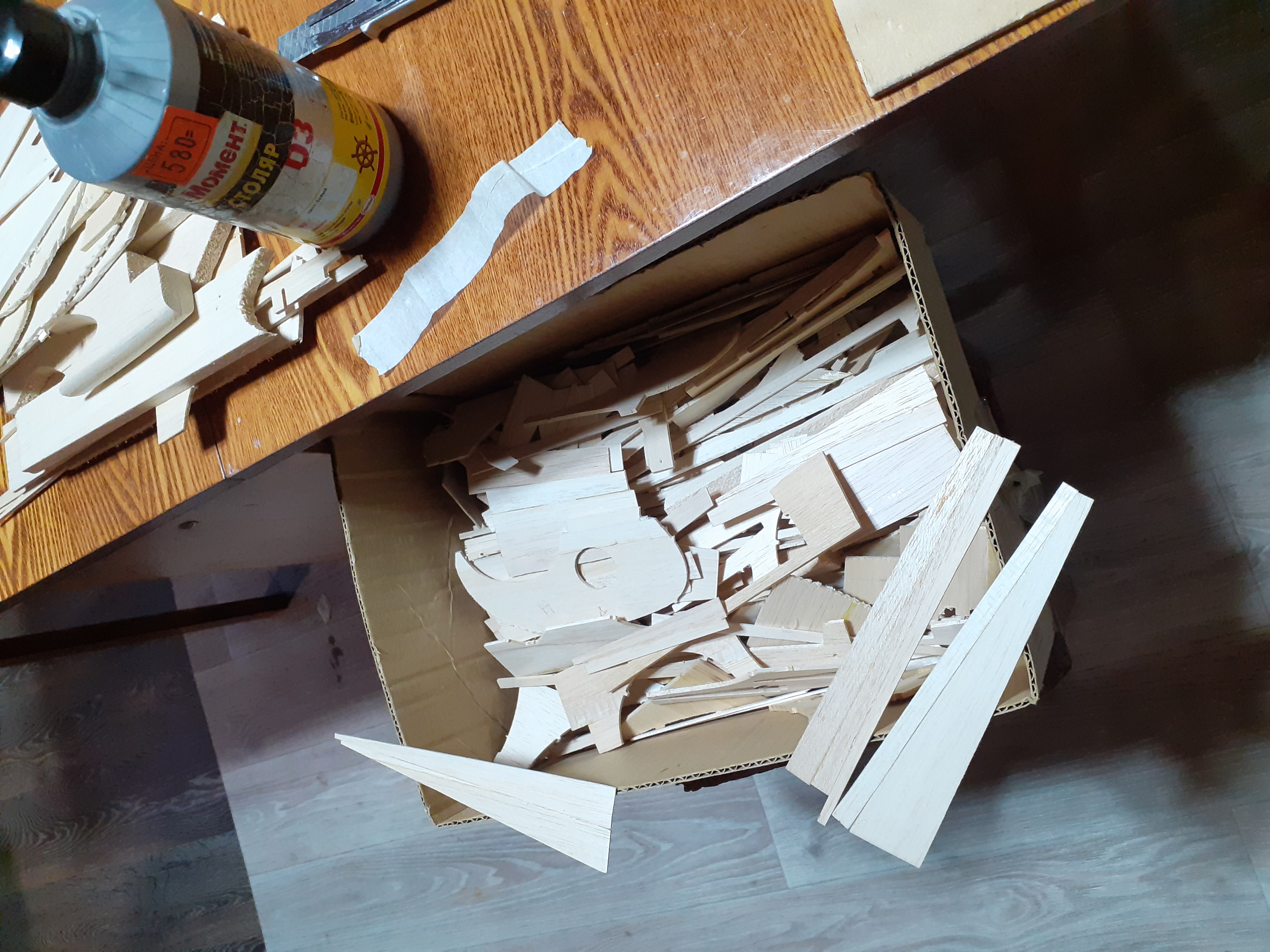

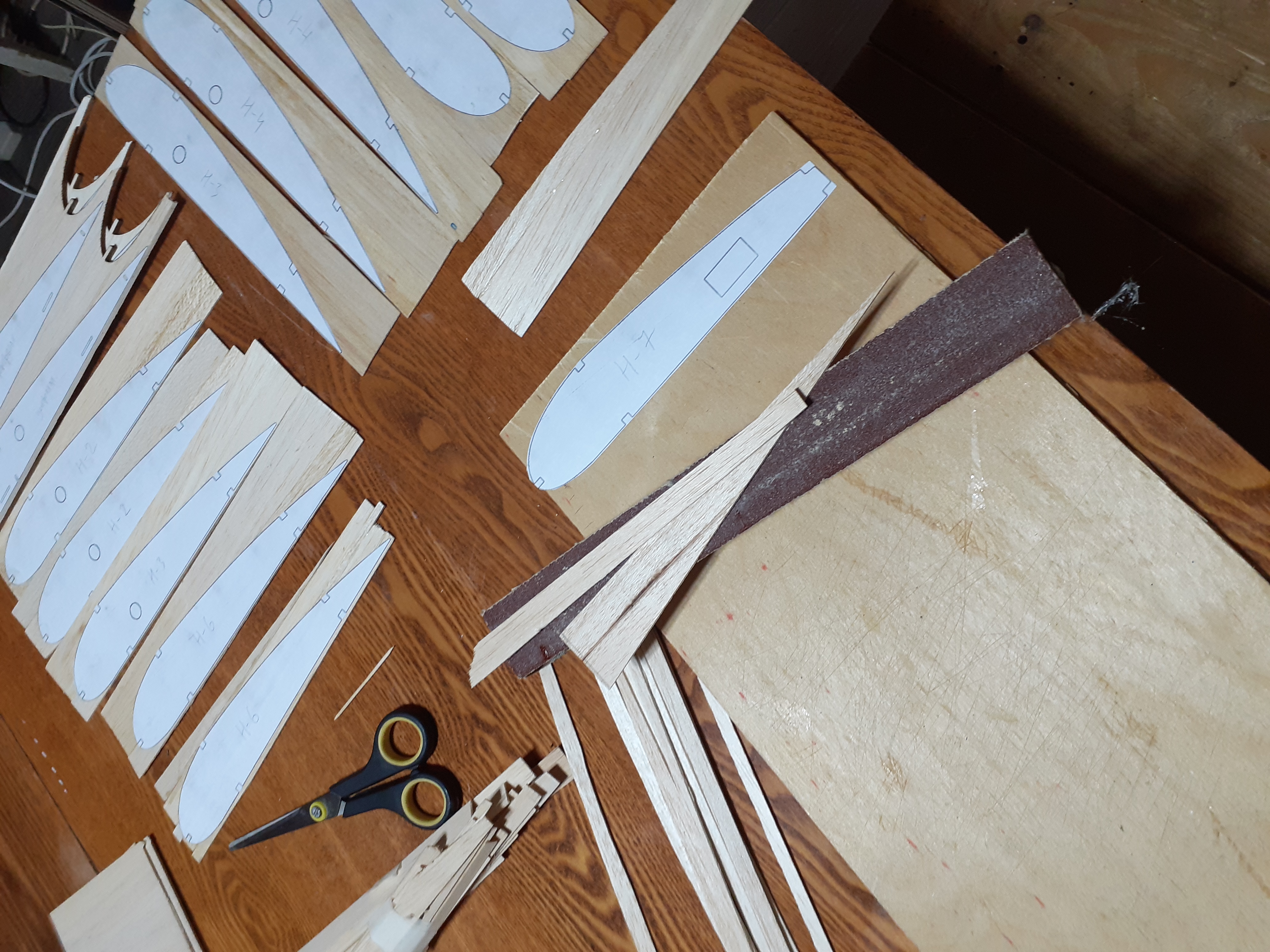

Основной материал обрезки бальзы которая осталась от предыдущих моделей. Набирал из обрезков заготовки деталей,склеивал и вырезал.https://upforme.ru/uploads/001c/61/e8/21/t14523.jpg
https://upforme.ru/uploads/001c/61/e8/21/t73873.jpg

0

4

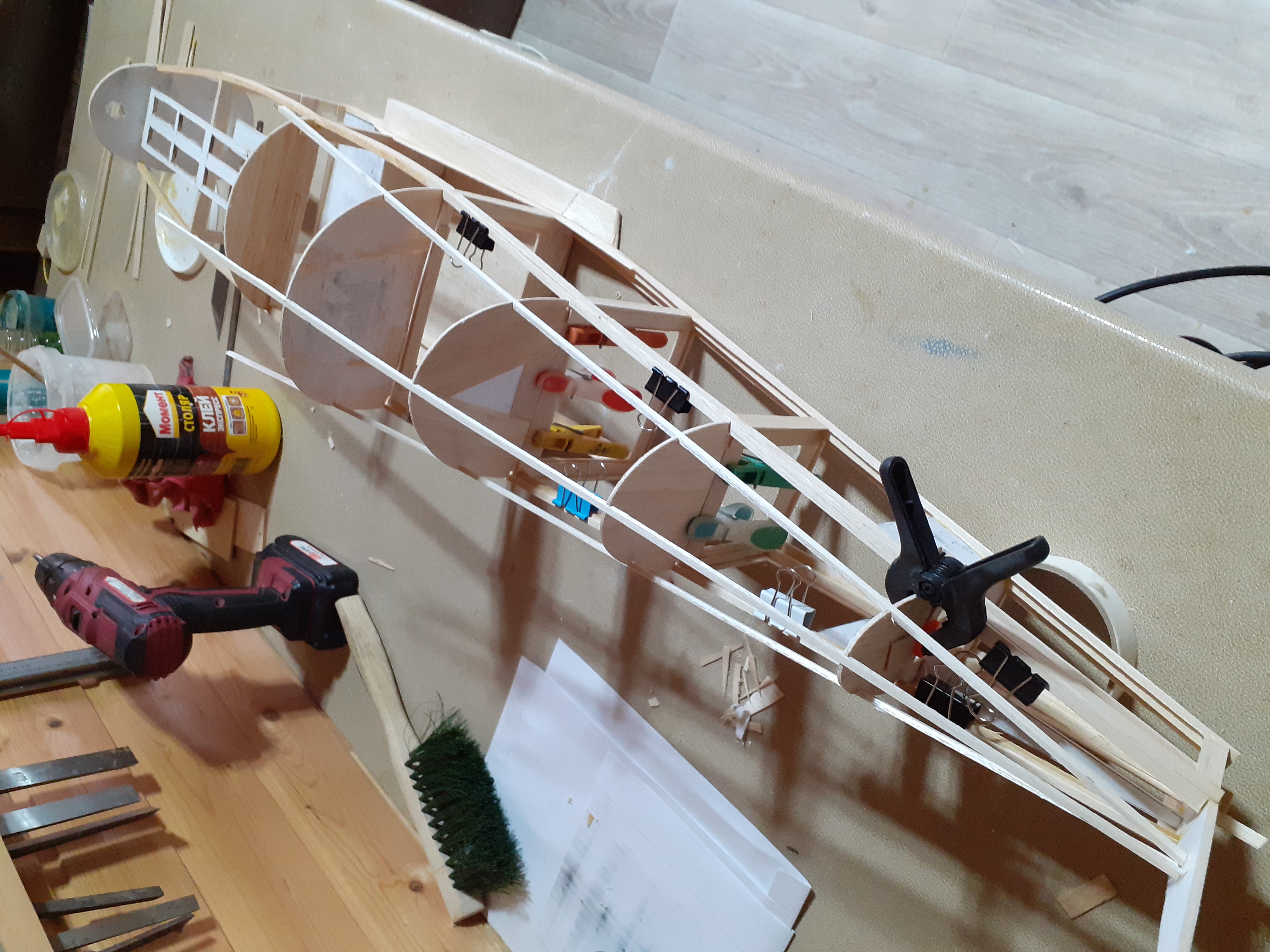

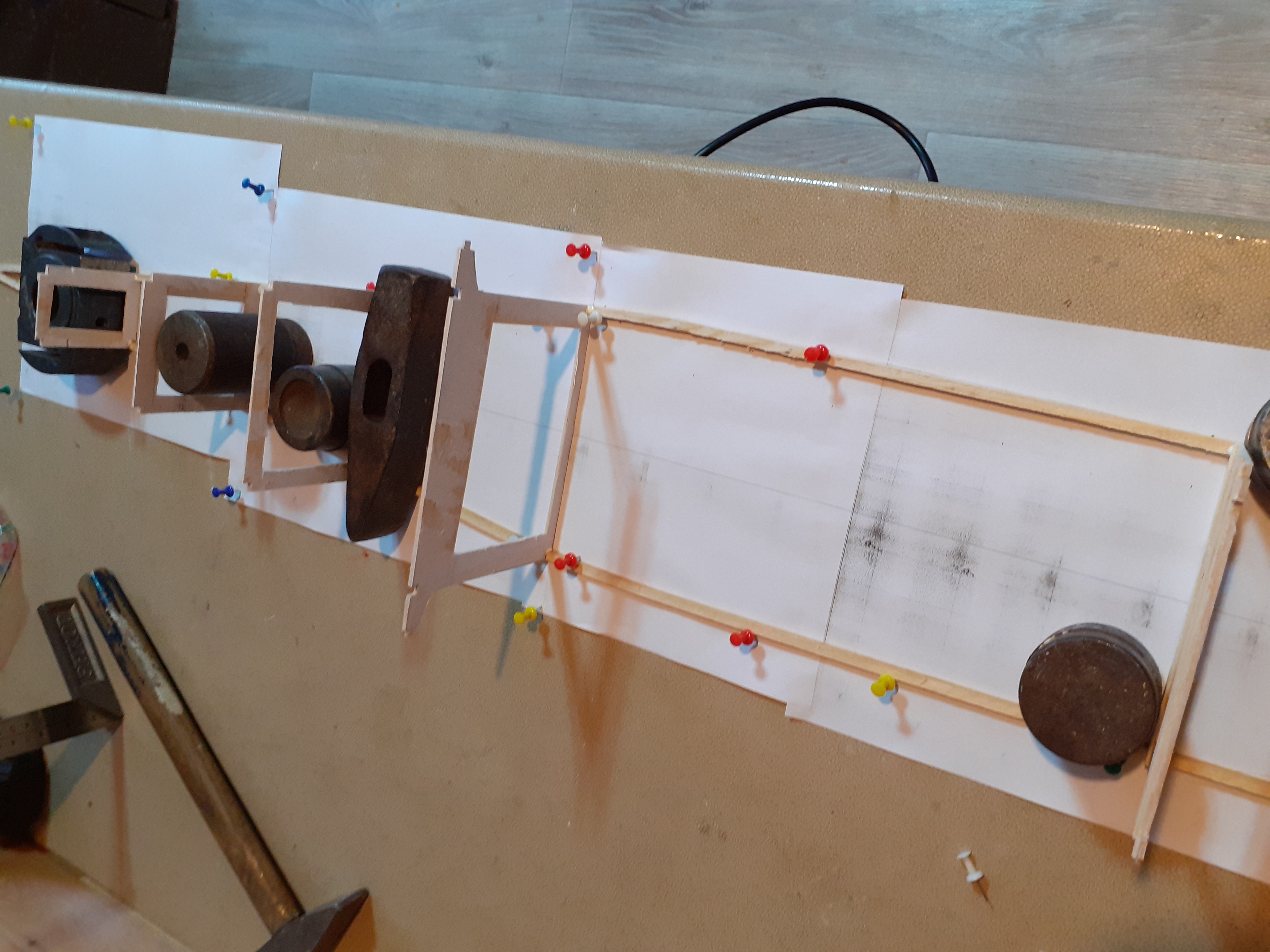

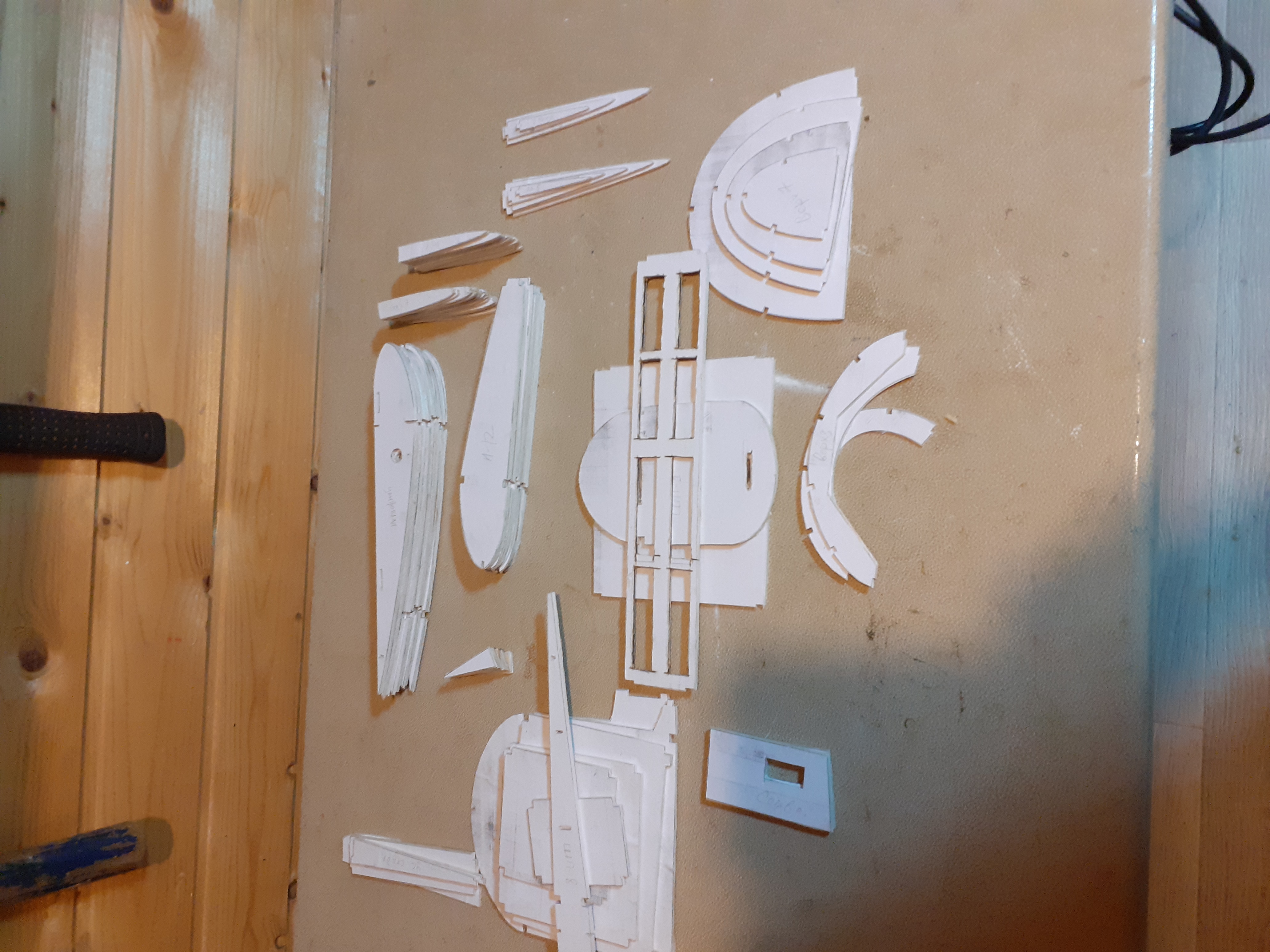

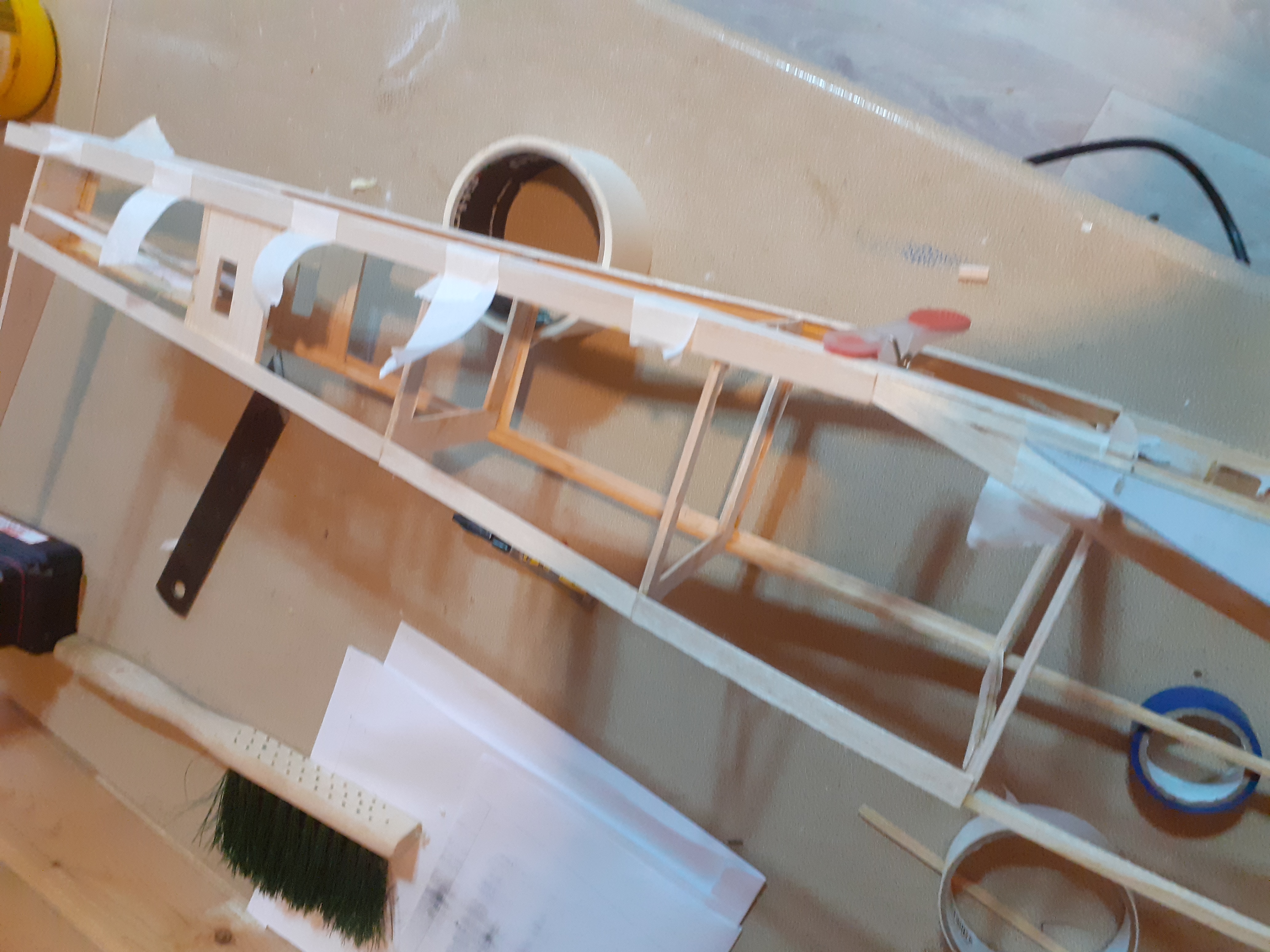

Детали нарезаны. Начнем сборку фюзеляжа. Конструкция простая почти как у оригинала.https://upforme.ru/uploads/001c/61/e8/21/t787611.jpg
https://upforme.ru/uploads/001c/61/e8/21/t370093.jpg
https://upforme.ru/uploads/001c/61/e8/21/t781873.jpg
https://upforme.ru/uploads/001c/61/e8/21/t353929.jpg

0

5

https://upforme.ru/uploads/001c/61/e8/21/t15577.jpg
https://upforme.ru/uploads/001c/61/e8/21/t375703.jpg
https://upforme.ru/uploads/001c/61/e8/21/t969513.jpg

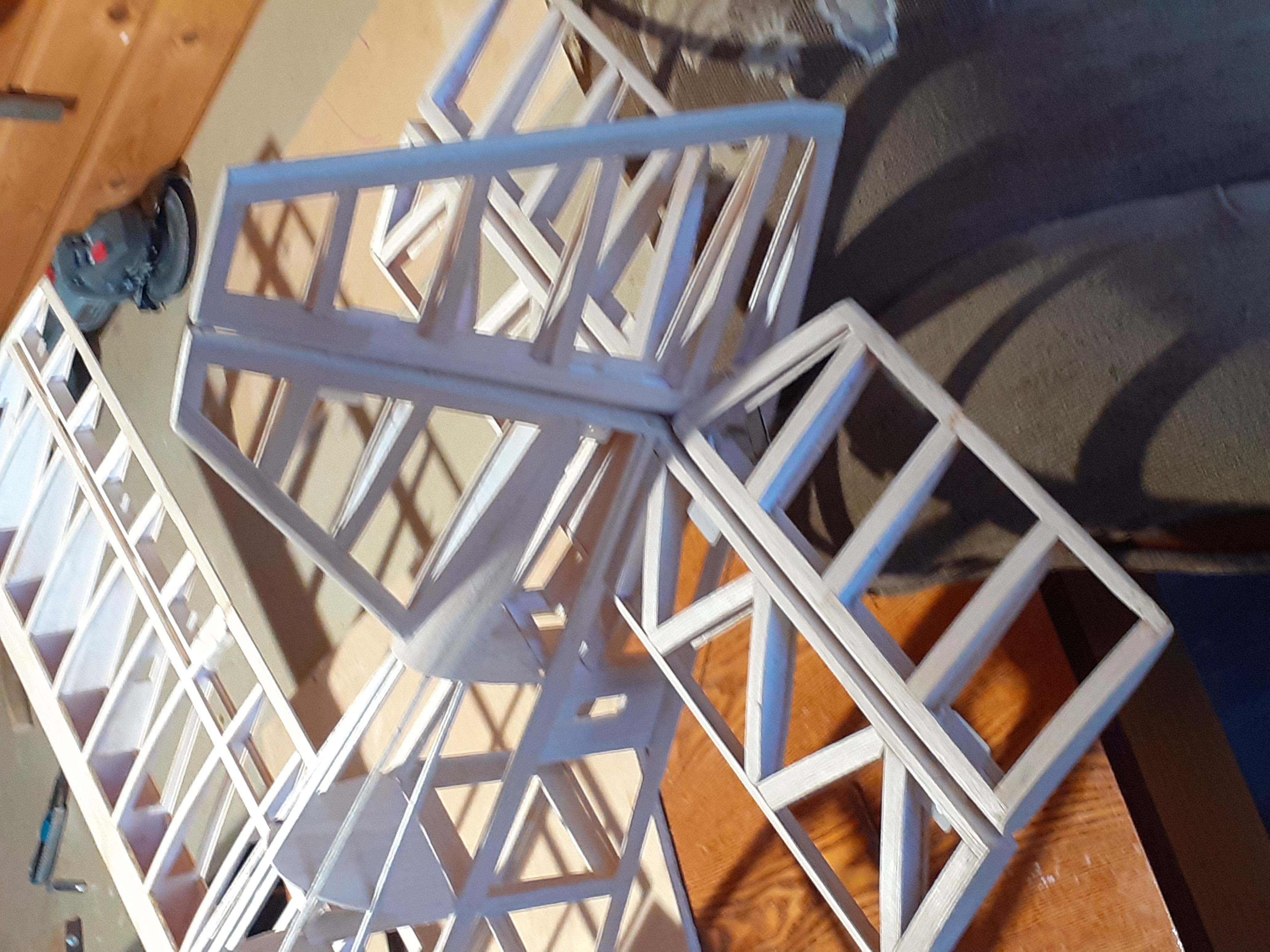

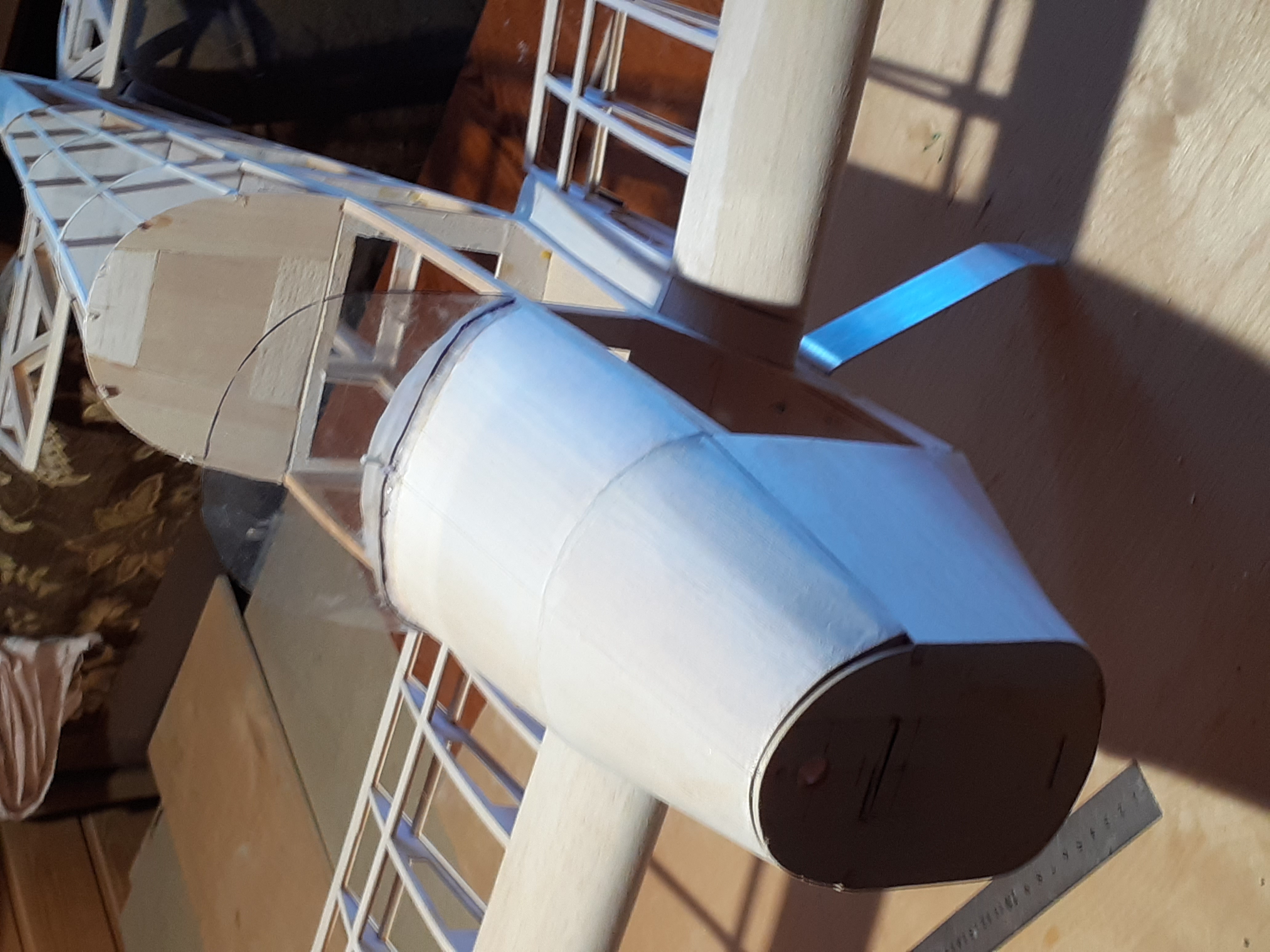

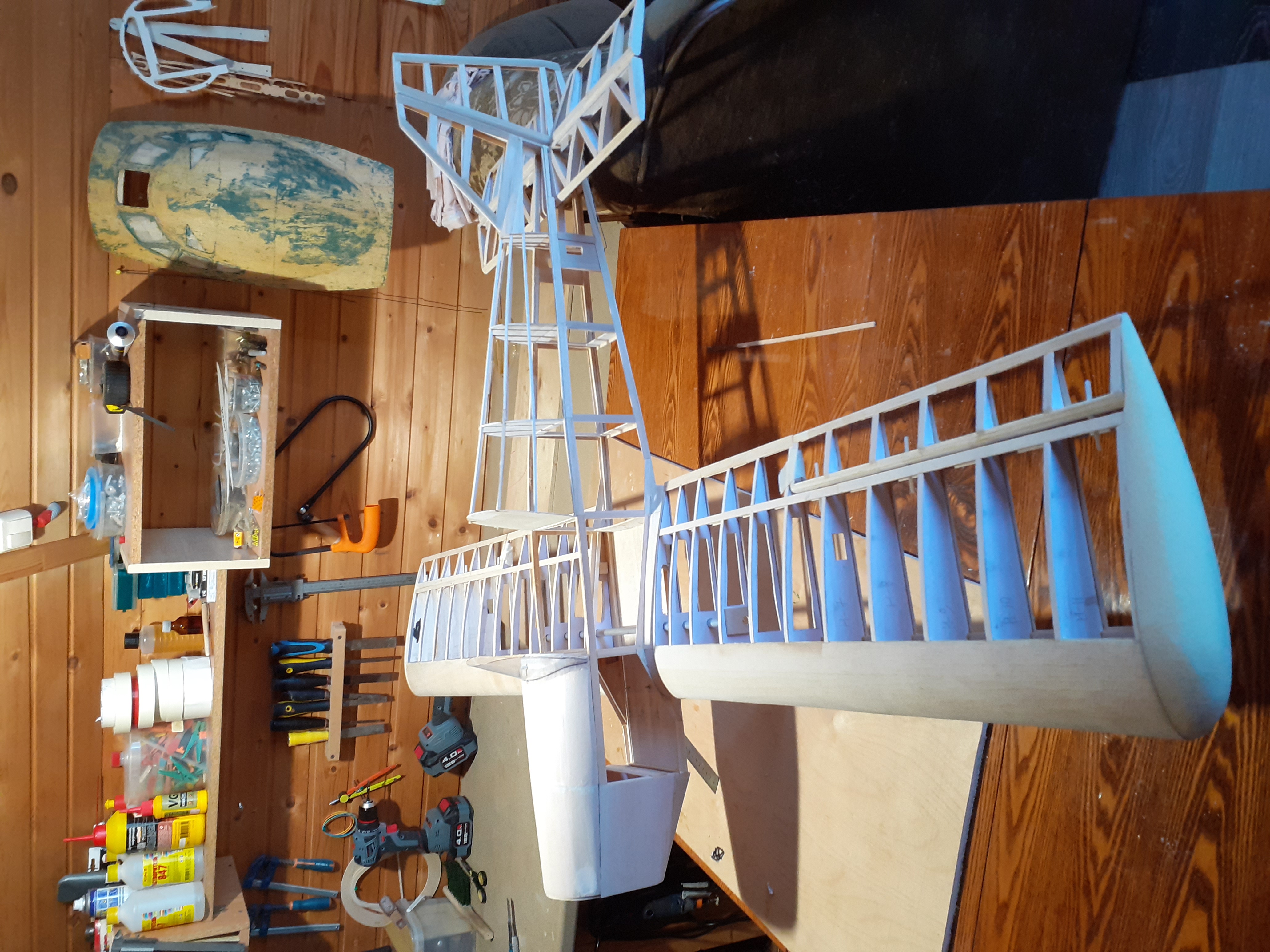

Хвостовое оперение полностью из бальзы,крыло тоже бальза, вот только лонжероны рейка сосна5х3. Все это будет затягиваться полиэстером на эмалите.

Отредактировано Ник69 (2025-05-15 20:25:32)

0

6

https://upforme.ru/uploads/001c/61/e8/21/t639611.jpg
https://upforme.ru/uploads/001c/61/e8/21/t379562.jpg
https://upforme.ru/uploads/001c/61/e8/21/t558884.jpg
https://upforme.ru/uploads/001c/61/e8/21/t322189.jpg

0

7

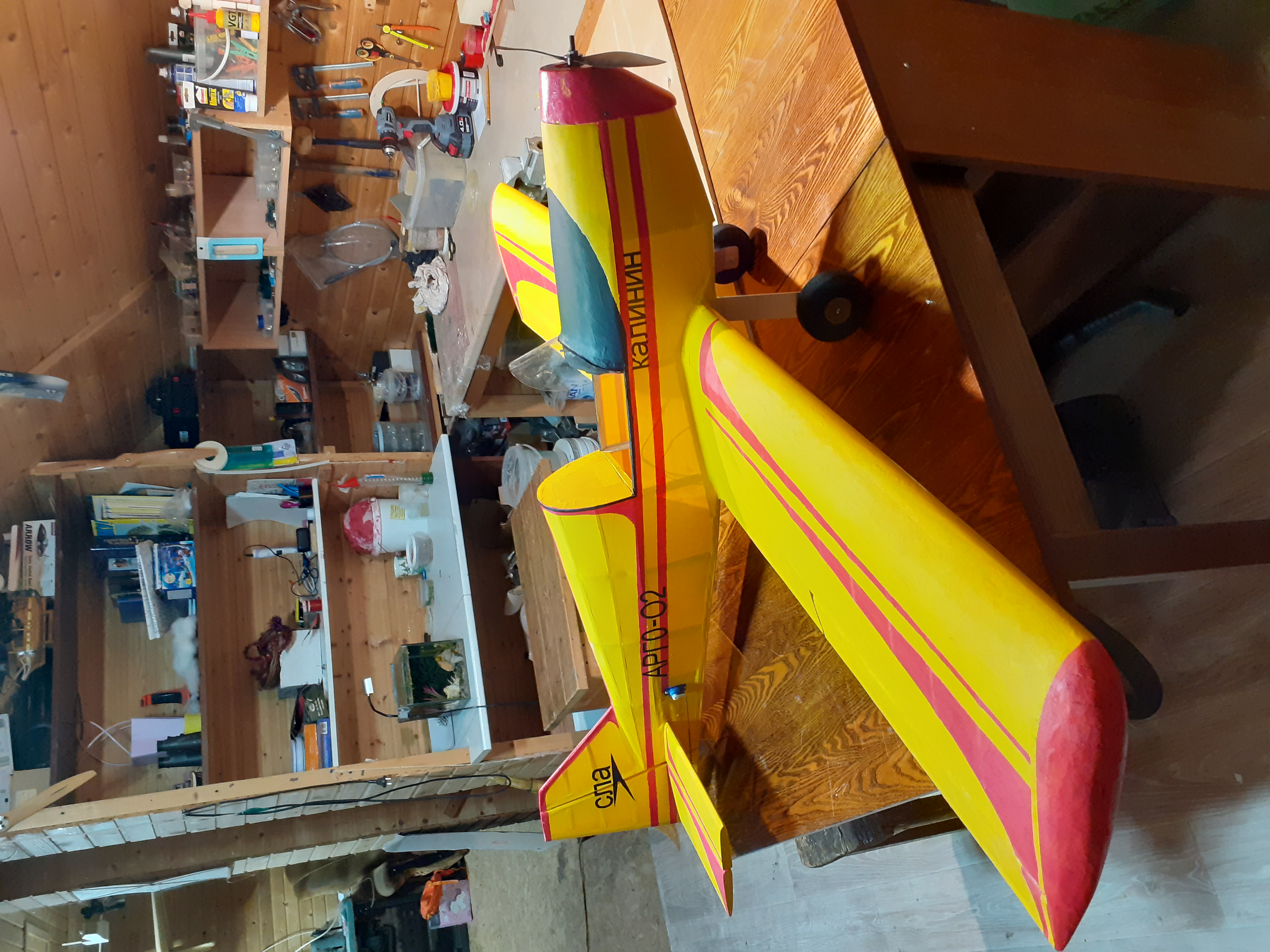

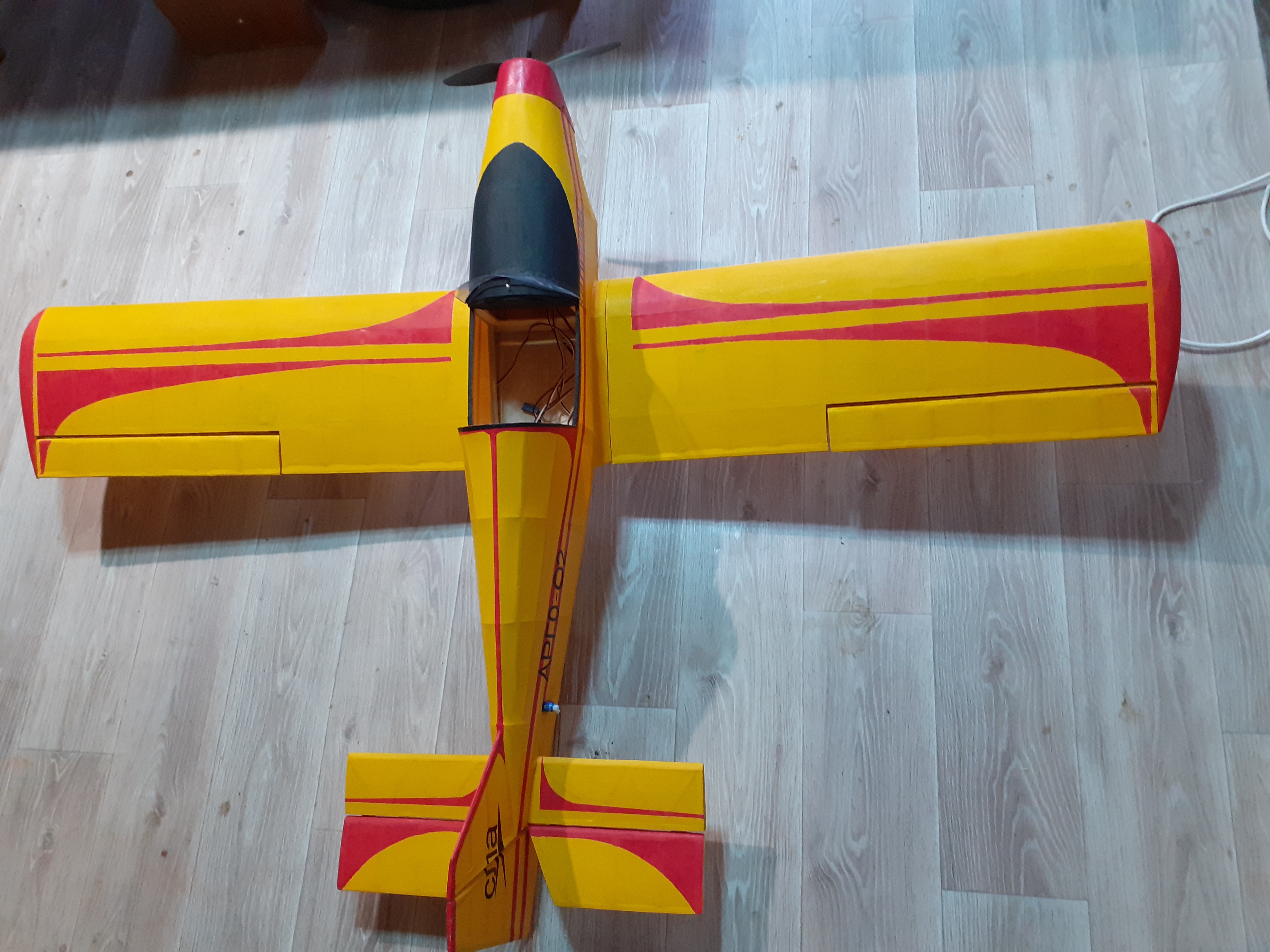

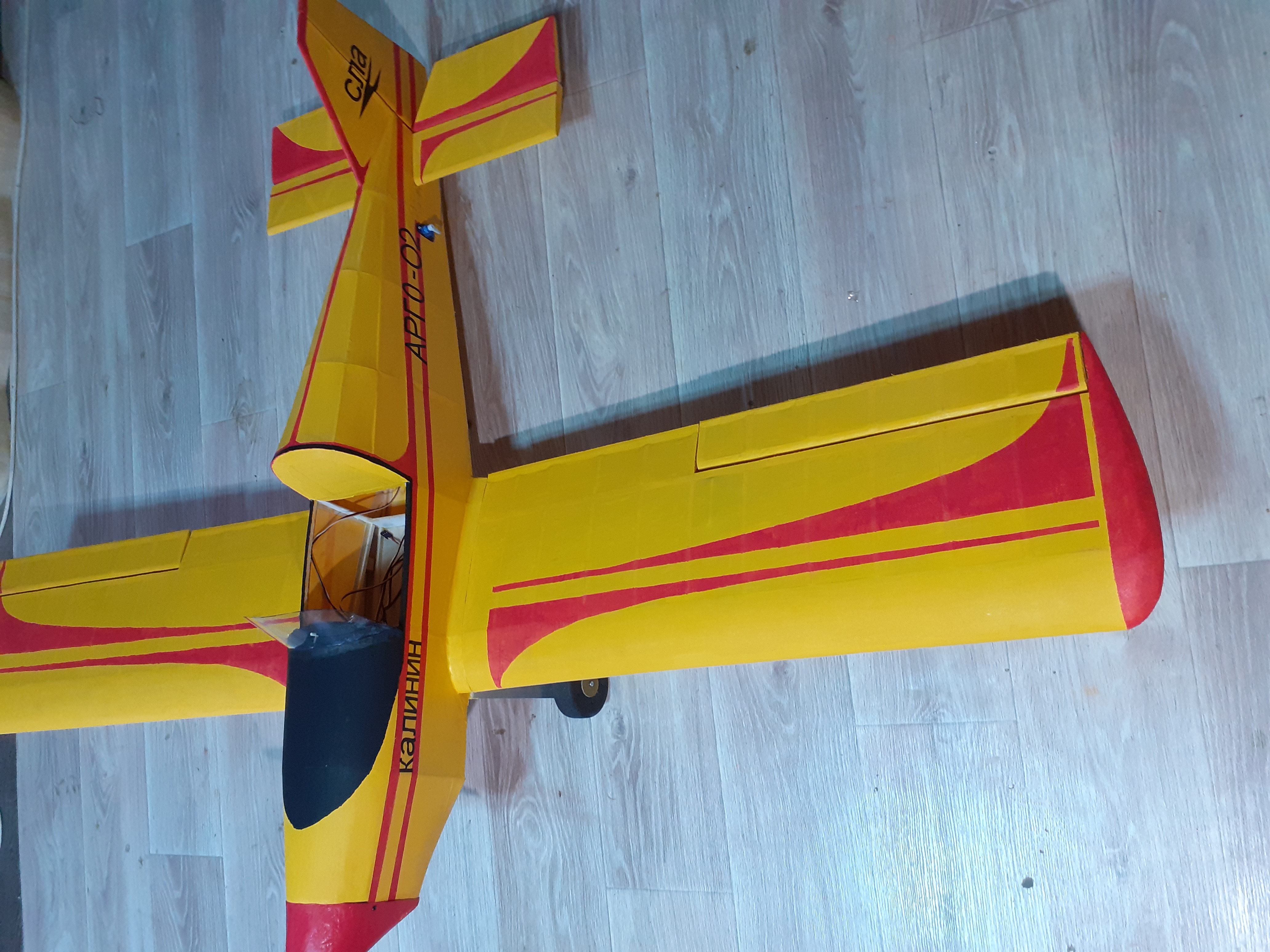

Вот такой получился аппарат,вес 1400 г. Скоро облет, а на этом все. Будем строить следующую модель.

0

8

Очень неплохо!
